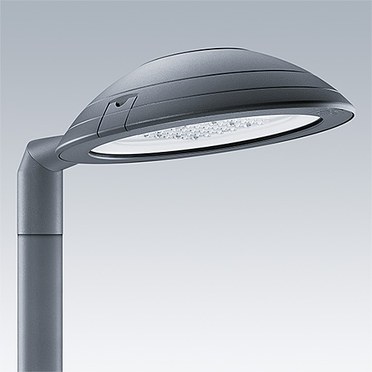

Thor
Gamme de lanternes routières décoratives offrant un confort exceptionnel et une ligne distinctive pour l’éclairage urbain intelligent
- Design moderne et finition soignée pour une intégration parfaite dans son environnement
- Disponible en 2 tailles avec le système optique R-PEC® à haute performance offrant le choix entre plusieurs distributions lumineuses, créant un parfait équilibre entre la performance et le confort. Version avec coupe-flux arrière intégré sur demande.
- Compatible avec n’importe quel type de système de commande de gestion actuel disponible dans le commerce, grâce à option de prise ZHAGA.
- Flexibilité d’installation avec 4 possibilités de montage, permettant de couvrir de nombreuses applications
- Offre une ambiance chaleureuse et confortable (3000K, 2700L, 2200K)
- AUTRES OPTIONS DISPONIBLES (température de couleur, commandes, couleur…). Voir myProduct de Thor S pour les options de configuration
Matériaux et finition
- Corps, dôme et manchon : fonderie d’aluminium EN AC 47100 traitée pour le bord de mer, finition peinture poudre gris anthracite Akzo 900 sablé
- Fermeture : verre plat trempé ép. 4 mm
- Diffuseur : ABS blanc avec traitement anti-UV
- Visserie : acier inoxydable avec traitement GEOMET® 500
Classe de corrosion standard C5 conformément à ISO 9223 :2012
Installation et montage
- Montage latéral avec emmanchement Ø 60mm lg. 100mm, inclinaison réglable de 0° à -15° par pas de 5° (réglage usine = 0°)
- Montage en top avec emmanchement Ø 60mm lg. 100mm, inclinaison réglable de 0° à +10° par pas de 5° (réglage usine = 0°)
- Montage suspendu au pas du gaz 34G (sur demande pour la taille L)
- Montage en caténaire avec support dédié et passage en coupure (sur demande pour la taille L)
Livré pré-câblé HO7 RN-F 4 x 1,5 mm² (sauf version suspendue et caténaire)
Prescription
To specify state:
IP66 durable urban LED lantern with full dome or opal dome. Luminaire flux up to 16 986 Llm. Efficiency up to 160 Llm/W. Ø60mm side entry, and post top mountings, as standard. Tilting from -15° to +10°. Wide optical offer with efficient R-PEC optics. CLO, bi-power, DALI and Zhaga as standard. 4000K, 3000K, 2700K, 2200K color temperatures. Ø48mm lateral, Ø48mm post top mountings, catenary and suspended versions (on request for Thor L). Compatible with management control system options via Zhaga socket options.
Thor S : ZU Zhaga socket up, ZD Zhaga socket down, ZUD Zhaga socket up & down.
Thor L : ZD Zhaga socket down. ZD4i certified.
As Thorn Thor.
- New Product
▼ Thor S, montage en top, dôme peint et optique pour route étroite
Description | Puissance système (W) | Flux sortant (lm) | Type | Poids (kg) | Code SAP | ||||
---|---|---|---|---|---|---|---|---|---|
TR 12L25-740 NR CL2 FD T60E ANT | 12 | 1532 | LED | 8.65 | 96635448 | ||||
TR 24L35-740 NR CL2 FD T60E ANT | 28 | 4139 | LED | 8.80 | 96635452 | ||||
TR 24L50-740 NR CL2 FD T60E ANT | 38 | 5684 | LED | 8.80 | 96635453 | ||||
TR 24L70-740 NR CL2 FD T60E ANT | 52 | 7592 | LED | 8.85 | 96635454 | ||||
TR 36L35-740 NR CL2 FD T60E ANT | 39 | 6178 | LED | 8.95 | 96635456 | ||||
TR 36L50 740 NR C90 HFX CL2 FD WS6 -> | 53 | 6231 | LED | 10.60 | 96665247 | ||||
TR 36L50-740 NR CL2 FD T60E ANT | 55 | 8454 | LED | 8.95 | 96635457 | ||||
TR 36L70-740 NR CL2 FD T60E ANT | 77 | 11218 | LED | 9.23 | 96635458 |
▼ Thor S, montage en top, dôme peint et optique confort pour rue
Description | Puissance système (W) | Flux sortant (lm) | Type | Poids (kg) | Code SAP | ||||
---|---|---|---|---|---|---|---|---|---|
TR 36L50 740 SC LRT CL2 FD DS6 T60E ANT | 55 | 8520 | LED | 10.60 | 96665258 | ||||
TR 36L70 740 SC LRT CL2 FD DS6 T60E ANT | 77 | 11307 | LED | 10.60 | 96665273 |
▼ Thor S, montage latéral, dôme peint et optique confort pour rue
Description | Puissance système (W) | Flux sortant (lm) | Type | Poids (kg) | Code SAP | ||||
---|---|---|---|---|---|---|---|---|---|
TR 36L50 740 SC LRT CL2 FD DS6 L60E ANT | 55 | 8520 | LED | 10.00 | 96665298 | ||||
TR 36L70 740 SC LRT CL2 FD DS6 L60E ANT | 77 | 11307 | LED | 10.00 | 96665313 |
▼ Thor S, montage suspendu, dôme peint et optique confort pour rue
Description | Puissance système (W) | Flux sortant (lm) | Type | Poids (kg) | Code SAP | ||||
---|---|---|---|---|---|---|---|---|---|
TR 36L50 740 SC LRT CL2 FD MSU27GF ANT | 55 | 8520 | LED | 8.20 | 96628521 | ||||
TR 36L50 740 SC LRT CL2 FD MSU34GM ANT | 55 | 8520 | LED | 8.20 | 96665359 | ||||
TR 36L70 740 SC LRT CL2 FD MSU27GF ANT | 77 | 11307 | LED | 8.20 | 96628522 | ||||
TR 36L70 740 SC LRT CL2 FD MSU34GM ANT | 77 | 11307 | LED | 8.20 | 96665362 |
▼ Thor S, montage caténaire, dôme peint et optique pour route étroite
Description | Puissance système (W) | Flux sortant (lm) | Type | Poids (kg) | Code SAP | ||||
---|---|---|---|---|---|---|---|---|---|
TR 24L105 740 NR-S BS 3550 CL2 FD MCA -> | 79 | 10183 | LED | 8.60 | 96630287 | ||||
TR 24L105-740 NR-S CL2 FD MCA ANT | 79 | 10183 | LED | 8.85 | 96635455 |
▼ Thor S, montage caténaire, dôme peint et optique pour rue large
Description | Puissance système (W) | Flux sortant (lm) | Type | Poids (kg) | Code SAP | ||||
---|---|---|---|---|---|---|---|---|---|
TR 24L105 730 WS-S BS 3550 CL2 FD MCA -> | 79 | 9222 | LED | 8.60 | 96665350 | ||||
TR 24L105 740 WS-S BS 3550 CL2 FD MCA -> | 79 | 10114 | LED | 8.60 | 96665351 | ||||
TR 24L105 740 WS-S LRT CL2 FD MCA ANT | 79 | 10114 | LED | 8.60 | 96665352 |
▼ Thor L, montage en top, dôme peint et optique pour route étroite
Description | Puissance système (W) | Flux sortant (lm) | Type | Poids (kg) | Code SAP | ||||
---|---|---|---|---|---|---|---|---|---|
TR 48L50-730 NR BP CL2 FD W9 T60E | 73 | 11048 | LED | 13.90 | 96643935 | ||||
TR 48L50-740 NR BP CLO CL2 FD W9 T60E | 73 | 11698 | LED | 13.90 | 96643932 | ||||
TR 72L50-730 NR BP CL2 FD W9 T60E | 108 | 16316 | LED | 14.80 | 96643945 | ||||
TR 72L50-740 NR BP CL2 FD W9 T60E | 108 | 17275 | LED | 14.80 | 96643942 |
▼ Thor L, montage en top, dôme peint et optique pour route mouillée
Description | Puissance système (W) | Flux sortant (lm) | Type | Poids (kg) | Code SAP | ||||
---|---|---|---|---|---|---|---|---|---|
TR 48L50-730 RWT BP CL2 FD W9 T60E | 73 | 11185 | LED | 13.90 | 96643937 | ||||
TR 48L50-740 RWT BP CL2 FD W9 T60E | 73 | 11842 | LED | 13.90 | 96643934 | ||||
TR 72L50-730 RWT BP CL2 FD W9 T60E | 108 | 16518 | LED | 14.80 | 96643947 | ||||
TR 72L50-740 RWT BP CL2 FD W9 T60E | 108 | 17489 | LED | 14.80 | 96643944 |
▼ Thor L, montage en top, dôme peint et optique confort pour rue
Description | Puissance système (W) | Flux sortant (lm) | Type | Poids (kg) | Code SAP | ||||
---|---|---|---|---|---|---|---|---|---|
TR 48L50-730 SC BP CL2 FD W9 T60E | 73 | 11135 | LED | 13.90 | 96643936 | ||||
TR 48L50-740 SC BP CL2 FD W9 T60E | 73 | 11790 | LED | 13.90 | 96643933 | ||||
TR 72L50-730 SC BP CL2 FD W9 T60E | 108 | 16444 | LED | 14.80 | 96643946 | ||||
TR 72L50-740 SC BP CL2 FD W9 T60E | 108 | 17412 | LED | 14.80 | 96643943 |
▼ Thor L, montage en top, dôme opale et optique pour route étroite
Description | Puissance système (W) | Flux sortant (lm) | Type | Poids (kg) | Code SAP | ||||
---|---|---|---|---|---|---|---|---|---|
TR 48L50-730 NR BP CL2 OP W9 T60E | 73 | 11048 | LED | 14.20 | 96643895 | ||||
TR 48L50-740 NR BP CL2 OP W9 T60E | 73 | 11698 | LED | 14.20 | 96643892 | ||||
TR 72L50-730 NR BP CL2 OP W9 T60E | 108 | 16316 | LED | 14.60 | 96643905 | ||||
TR 72L50-740 NR BP CL2 OP W9 T60E | 108 | 17275 | LED | 14.60 | 96643902 |
▼ Thor L, montage en top, dôme opale et optique pour route mouillée
Description | Puissance système (W) | Flux sortant (lm) | Type | Poids (kg) | Code SAP | ||||
---|---|---|---|---|---|---|---|---|---|
TR 48L50-730 RWT BP CL2 OP W9 T60E | 73 | 11185 | LED | 14.20 | 96643897 | ||||
TR 48L50-740 RWT BP CL2 OP W9 T60E | 73 | 11842 | LED | 14.20 | 96643894 | ||||
TR 72L50-730 RWT BP CL2 OP W9 T60E | 108 | 16518 | LED | 14.60 | 96643907 | ||||
TR 72L50-740 RWT BP CL2 OP W9 T60E | 108 | 17489 | LED | 14.60 | 96643904 |
▼ Thor L, montage en top, dôme opale et optique confort pour rue
Description | Puissance système (W) | Flux sortant (lm) | Type | Poids (kg) | Code SAP | ||||
---|---|---|---|---|---|---|---|---|---|
TR 48L50-730 SC BP CL2 OP W9 T60E | 73 | 11135 | LED | 14.20 | 96643896 | ||||
TR 48L50-740 SC BP CL2 OP W9 T60E | 73 | 11790 | LED | 14.20 | 96643893 | ||||
TR 72L50-730 SC BP CL2 OP W9 T60E | 108 | 16444 | LED | 14.60 | 96643906 | ||||
TR 72L50-740 SC BP CL2 OP W9 T60E | 108 | 17412 | LED | 14.60 | 96643903 |
▼ Thor L, montage latéral, dôme peint et optique pour route étroite
Description | Puissance système (W) | Flux sortant (lm) | Type | Poids (kg) | Code SAP | ||||
---|---|---|---|---|---|---|---|---|---|
TR 48L50-730 NR BP CL2 FD W9 L60E | 73 | 11048 | LED | 13.90 | 96643955 | ||||
TR 48L50-740 NR BP CL2 FD W9 L60E | 73 | 11698 | LED | 13.90 | 96643952 | ||||
TR 72L50-730 NR BP CL2 FD W9 L60E | 108 | 16316 | LED | 14.80 | 96643965 | ||||
TR 72L50-740 NR BP CL2 FD W9 L60E | 108 | 17275 | LED | 14.80 | 96643962 |
▼ Thor L, montage latéral, dôme peint et optique pour route mouillée
Description | Puissance système (W) | Flux sortant (lm) | Type | Poids (kg) | Code SAP | ||||
---|---|---|---|---|---|---|---|---|---|
TR 48L50-730 RWT BP CL2 FD W9 L60E | 73 | 11185 | LED | 13.90 | 96643957 | ||||
TR 48L50-740 RWT BP CL2 FD W9 L60E | 73 | 11842 | LED | 13.90 | 96643954 | ||||
TR 72L50-730 RWT BP CL2 FD W9 L60E | 108 | 16518 | LED | 14.80 | 96643967 | ||||
TR 72L50-740 RWT BP CL2 FD W9 L60E | 108 | 17489 | LED | 14.80 | 96643964 |
▼ Thor L, montage latéral, dôme peint et optique confort pour rue
Description | Puissance système (W) | Flux sortant (lm) | Type | Poids (kg) | Code SAP | ||||
---|---|---|---|---|---|---|---|---|---|
TR 48L50-730 SC BP CL2 FD W9 L60E | 73 | 11135 | LED | 13.90 | 96643956 | ||||
TR 48L50-740 SC BP CL2 FD W9 L60E | 73 | 11790 | LED | 13.90 | 96643953 | ||||
TR 72L50-730 SC BP CL2 FD W9 L60E | 108 | 16444 | LED | 14.80 | 96643966 | ||||
TR 72L50-740 SC BP CL2 FD W9 L60E | 108 | 17412 | LED | 14.80 | 96643963 |
▼ Thor L, montage latéral, dôme opale et optique pour route étroite
Description | Puissance système (W) | Flux sortant (lm) | Type | Poids (kg) | Code SAP | ||||
---|---|---|---|---|---|---|---|---|---|
TR 48L50-730 NR BP CL2 OP W9 L60E | 73 | 11048 | LED | 14.20 | 96643915 | ||||
TR 48L50-740 NR BP CL2 OP W9 L60E | 73 | 11698 | LED | 14.20 | 96643912 | ||||
TR 72L50-730 NR BP CL2 OP W9 L60E | 108 | 16316 | LED | 14.60 | 96643925 | ||||
TR 72L50-740 NR BP CL2 OP W9 L60E | 108 | 17275 | LED | 14.60 | 96643922 |
▼ Thor L, montage latéral, dôme peint opale et optique pour route mouillée
Description | Puissance système (W) | Flux sortant (lm) | Type | Poids (kg) | Code SAP | ||||
---|---|---|---|---|---|---|---|---|---|
TR 48L50-730 RWT BP CL2 OP W9 L60E | 73 | 11185 | LED | 14.20 | 96643917 | ||||
TR 48L50-740 RWT BP CL2 OP W9 L60E | 73 | 11842 | LED | 14.20 | 96643914 | ||||
TR 72L50-730 RWT BP CL2 OP W9 L60E | 108 | 16518 | LED | 14.60 | 96643927 | ||||
TR 72L50-740 RWT BP CL2 OP W9 L60E | 108 | 17489 | LED | 14.60 | 96643924 |
▼ Thor L, montage latéral, dôme opale et optique confort pour rue
Description | Puissance système (W) | Flux sortant (lm) | Type | Poids (kg) | Code SAP | ||||
---|---|---|---|---|---|---|---|---|---|
TR 48L50-730 SC BP CL2 OP W9 L60E | 73 | 11135 | LED | 14.20 | 96643916 | ||||
TR 48L50-740 SC BP CL2 OP W9 L60E | 73 | 11790 | LED | 14.20 | 96643913 | ||||
TR 72L50-730 SC BP CL2 OP W9 L60E | 108 | 16444 | LED | 14.60 | 96643926 | ||||
TR 72L50-740 SC BP CL2 OP W9 L60E | 108 | 17412 | LED | 14.60 | 96643923 |
▼ Thor L, fixation sur caténaire, dôme entier, optique confort routier
Description | Puissance système (W) | Flux sortant (lm) | Type | Poids (kg) | Code SAP | ||||
---|---|---|---|---|---|---|---|---|---|
TR 72L50 730 RC CL2 FD MCA IO W12 | 108 | 16499 | LED | 15.00 | 96631735 | ||||
TR 72L50 740 RC CL2 FD MCA IO W12 | 108 | 17470 | LED | 15.00 | 96631733 | ||||
TR 72L50-730 RC CL2 FD MCA 12M | 108 | 16499 | LED | 15.00 | 96630232 | ||||
TR 72L50-740 RC CL2 FD MCA 12M | 108 | 17470 | LED | 15.00 | 96630230 |
▼ Thor L, fixation sur caténaire, dôme opale, optique chaussée humide
Description | Puissance système (W) | Flux sortant (lm) | Type | Poids (kg) | Code SAP | ||||
---|---|---|---|---|---|---|---|---|---|
TR 72L50 730 RWT CL2 OP MCA IO W12 | 108 | 16518 | LED | 15.00 | 96631736 | ||||
TR 72L50-730 RWT CL2 OP MCA 12M | 108 | 16518 | LED | 15.00 | 96630233 | ||||
TR 72L50-740 RWT CL2 OP MCA 12M | 108 | 17489 | LED | 15.00 | 96630231 | ||||
TR 72L50-740 RWT CL2 OP MCA IO W12 | 108 | 17489 | LED | 15.00 | 96631734 |
