Equaline

Installation et montage

Convient pour une installation encastrée, en plafonnier ou en suspension. Des kits d’installation sont nécessaires pour chaque type d'installation. Alimentation électrique depuis l’arrière du luminaire, avec un bornier sur la réglette LED. La connexion électrique entre les réglettes LED se fait par une simple connexion avec le système de passage en coupure et la connexion mécanique grâce à des connecteurs métalliques à l’intérieur du profilé. Disposition en lignes et aussi en angles en forme de L, U ou carrée. Optique opale (PMMA) pour des longueurs jusqu'à 100 m ou longueurs personnalisables. Optique prismatique LRO uniquement en lignes droites de 10 m maxi, et non recoupable.

Prescription

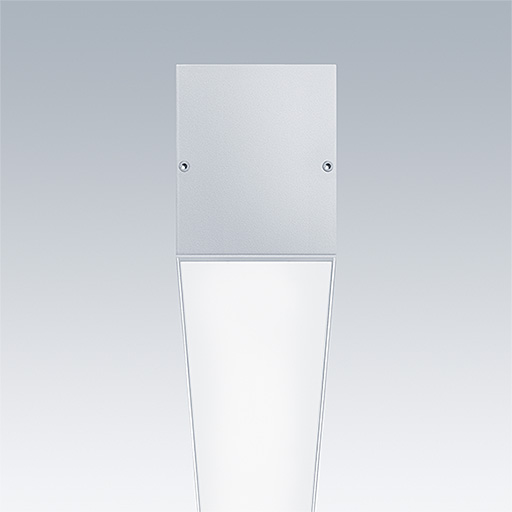

Un système de lignes lumineuses LED, flexible, avec corps en aluminium et diffuseur opale (PMMA) ou prismatique UGR<19 (LRO). Longueurs de 600, 1200 et 1800 mm pour luminaire simple dans les plafonds modulaires ainsi que 1000, 1250, 1500, 1750, 2000 et 3000 mm pour placoplâtre encastré, modulaire encastré, en saillie et suspendu. Longueur d’angle 541 mm (sans cadre), 546 mm (cadre mince - FS) et 553 mm (cadre large - F). Efficacité jusqu’à 92 lm/W. Peut être monté en individuel ou en continu. Fournit un flux lumineux jusqu’à 1760 lm/m.
