Remplacement d’une solution d'éclairage complète tout au long des trois kilomètres de tunnels Bamble et Kjørholt.

  • Bamble_Kjorholt03
  • Bamble1
  • Bamble2
  • Bamble_Kjorholt04
  • Efficacité de la source lumineuse

    Efficacité de la source lumineuse

    S’assurer que la lampe convertit efficacement l’électricité en lumière (lm/W).

  • Classification du ballast

    Classification du ballast

    Contrôler l’alimentation électrique de la source lumineuse (indice d’efficacité énergétique IEE).

  • Distribution lumineuse

    Distribution lumineuse

    Contrôler les émissions lumineuses à l’aide d’optiques qui dirigent la lumière à l’endroit voulu.

  • Efficacité du système

    Efficacité du système

    Combiner le contrôle optique et thermique au sein du luminaire (lm/W du luminaire).

  • Détection de la présence/de l’absence

    Détection de la présence/de l’absence

    Éclairer uniquement lorsque cela est nécessaire.

  • Gestion de la lumière du jour

    Gestion de la lumière du jour

    Réduire la lumière perdue pendant la journée.

  • Éclairement constant

    Éclairement constant

    Produire les niveaux lumineux corrects pendant la durée de la période de maintenance.

  • Gestion des scenario

    Gestion des scenario

    Permettre aux utilisateurs de configurer les scènes et d’adapter la lumière selon différentes tâches.

  • Gestion horaire

    Gestion horaire

    Extinction automatique de toutes les lumières pendant les heures hors service.

  • Éclairage du plan de travail

    Éclairage du plan de travail

    Éclairage des zones de travail avec la quantité de lumière requise.

  • Zoning

    Zoning

    Le locale est organisé en zones selon les schémas d’occupation ou de l’emplacement des fenêtres.location.

  • Plan de maintenance

    Plan de maintenance

    L’entretien doit être effectué en fonction du temps d’utilisation de l’installation, de sa performance et de son environnement.

  • Lumière perdue

    Lumière perdue

    Éliminer la lumière perdue qui n’atteint pas la cible prévue.

  • Réflexion des surfaces

    Réflexion des surfaces

    Tirer parti de la lumière se réfléchissant sur les surfaces de l’espace.

  • Visualisation de la consummation

    Visualisation de la consummation

    Permettre de constater rapidement le résultat des mesures prises sous forme d’augmentation ou de diminution de la consommation énergétique afin de favoriser un comportement responsable.

Le défi

Inaugurés en 1996, les tunnels Bamble et Kjørholt s'étendent sur trois kilomètres dans les montagnes du Telemark au sud de la Norvège, sur l’autoroute E18. Il a fallu dernièrement remplacer l’éclairage dans les deux tunnels, dans le cadre d'un projet de rénovation plus vaste. Le projet dans son ensemble inclut également l’extension de l’autoroute à 4 voies, ce qui signifie que la prochaine étape consistera à ajouter deux tubes supplémentaires.


La solution d'éclairage

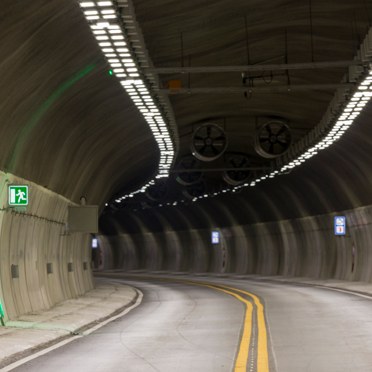

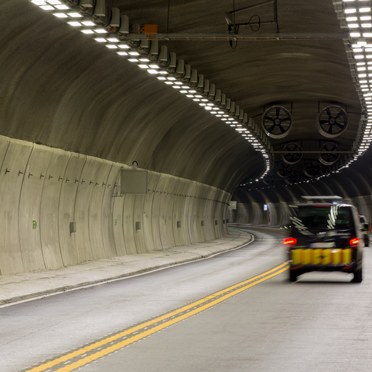

Thorn a fourni une solution d'éclairage complète pour les tunnels Bamble et Kjørholt. Au total, 950 luminaires GTLED PRO, spécifiquement conçus pour l’éclairage des tunnels, ont été installés par la société d’électricité Tratec qui gérait également le système complet de commandes.

La plage lumineuse, vaste et uniforme de GTLED PRO, la forme linéaire et les optiques de précision assurent que l’éblouissement dérangeant et inconfortable soit maintenu au strict minimum, tout en offrant des niveaux d'éclairement et d'uniformité les meilleurs possible. La solution fournit des niveaux de luminance à partir de 400 cd/m2 durant la journée dans la zone seuil (entrée), diminuant jusqu'à 2 cd/m2 pendant la nuit. Comme les tunnels restent opérationnels pour la circulation à double sens tant que la deuxième série de tubes n’est pas terminée, ils présentent des zones seuils des deux côtés. D'ici quelques années, une fois que la deuxième série sera terminée et que la circulation en sens unique se mettra en place, aucun changement ne devra être apporté à l'installation. La configuration de l’éclairage est déjà prête et approuvée pour une vitesse supérieure limitée à 110 km/h nécessitant un seuil beaucoup plus long et une zone de transition. L’éclairage de seuil du côté opposé ne devra à ce moment-là être utilisé qu’en cas de déviation de la circulation et de flux de trafic inversé.

Les dispositifs GTLED PRO sont entièrement graduables, de sorte qu’ils peuvent fournir le niveau adéquat de lumière en fonction de la luminosité extérieure et de la densité du trafic. La gamme de produits GTLED PRO est conçue pour durer de nombreuses années dans des environnements corrosifs jusqu'à la catégorie C5, comme défini dans la norme ISO 9223:2012. Le luminaire est également doté d'un système de montage en inox innovant. GTLED PRO est un produit conçu avec soin, dans le souci constant de la sécurité du trafic.

Le résultat

Le nouvel éclairage du tunnel est extrêmement efficace, il réunit les conditions de sécurité et de confort dont les automobilistes ont besoin et restera opérationnel des années avant de nécessiter de la maintenance. C’est un formidable exemple de projet réalisable avec les produits spécialisés de Thorn et son expertise dans ce domaine.
